基本功能

1.語言多樣 出廠標準中文界面，可切換英文界面

2.溫補多樣 PT1000 NTC10K以及手動溫度補償三種溫補方式可選

3.兩路4-20MA輸出，對應PH/ORP值和溫度，采用隔離技術，抗干擾能力強

4.兩組繼電器高低點隨意切換，遲滯量可自由調整，避免繼電器通斷頻繁

5.密碼管理功能，防止非專業人員的誤操作

6.菜單提示功能，極大方便了用戶的操作

儀器技術參數

測量范圍：PH（0–14PH，0.0-14.0，0.00-14.00 ） ORP( -1999 - +1999 MV)

準確度：+ 0.01 pH; + 1 mV

分辨率：0.01pH; 1mV

穩定性：≤ 0.02 pH/24小時; ≤ 3 mV/24小時

溫度補償：0–100 ℃ 手動/自動(PT1000/NTC10K)

信號輸出： 4-20mA隔離保護輸出，獨立對應PH/ORP或溫度 最大負載500Ω

報警輸出：兩組可隨意對應高低點報警（3A/250 V AC），常開觸點繼電器

供電電源：AC220V或DC24V

電源消耗：≤5W

環境條件：（1）溫度0～ 60 ℃  （2）濕度≤85%RH

外形尺寸：96×96×132mm（高×寬×深）

開孔尺寸：92.5×92.5mm（高×寬）

一． 組合與安裝

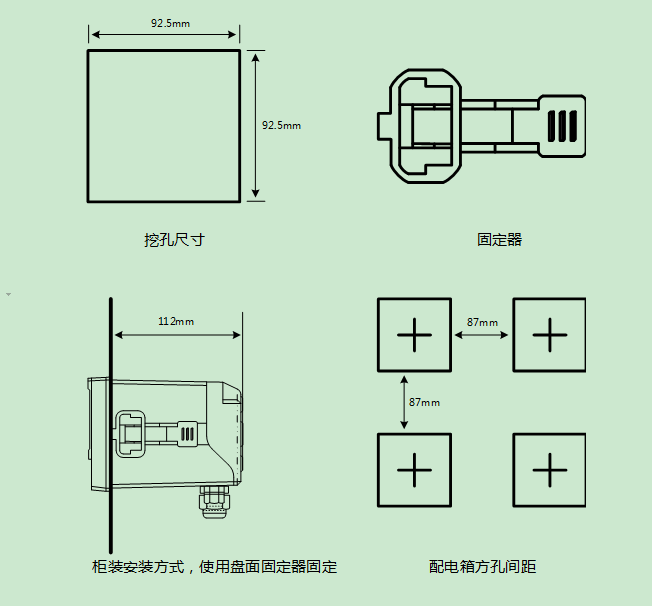

2.1主機固定（盤面安裝）

注：盤面安裝請先在配電箱面板上預留92.5mm×92.5mm的方孔，變送器從配電箱面板直接放入，將變送器所附帶的固定器由后方套入，卡進固定槽內。

2.2盤面安裝參考圖

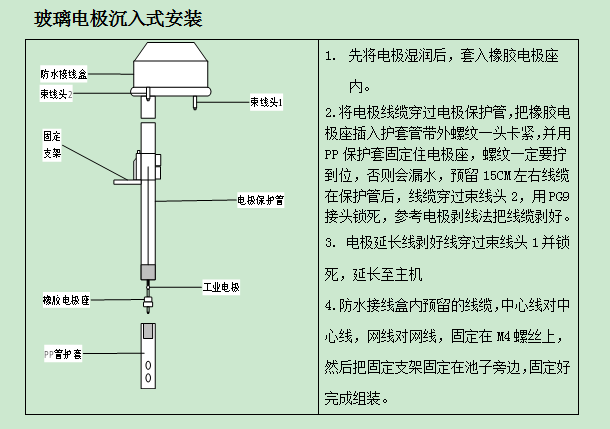

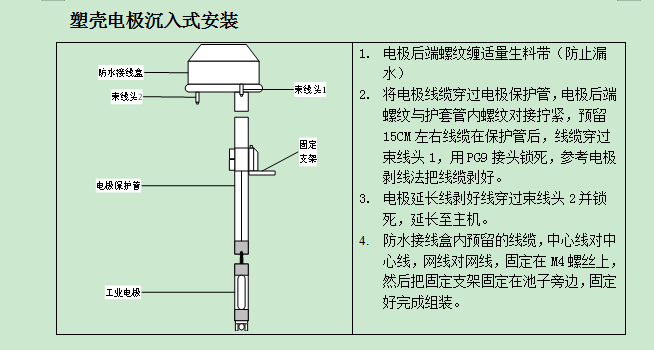

2.3儀表感應電極及電極保護管的組合

2.3.1電極纜線開線與接線方法

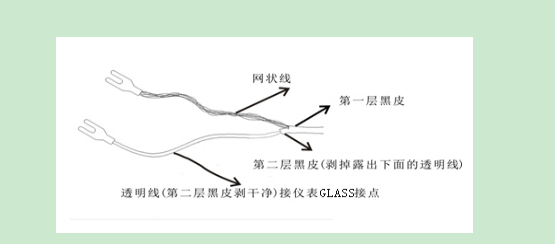

同軸纜線配置圖：

中心線：+電極指示線    網線：-電極參比線

上圖為正確的配置圖，其中心軸外削皮的黑色導膠皮需剝?nèi)?/span>

電極信號線中心軸與網線間的導電橡膠皮或鋁薄紙一定要剝?nèi)ァ＠|線延伸至主機，中間不能有任何接點，需直接將纜線的中心軸接至主機背面的GLASS接點，網線接至Ref接點。

注意:如果標配線纜不能滿足現場需求，不得隨便延長線纜，請聯系供應商提供專用線纜，否則對儀表產生的不良后果自行承擔。建議現場最多不超過30米延長線纜，否則需要增加信號放大器。

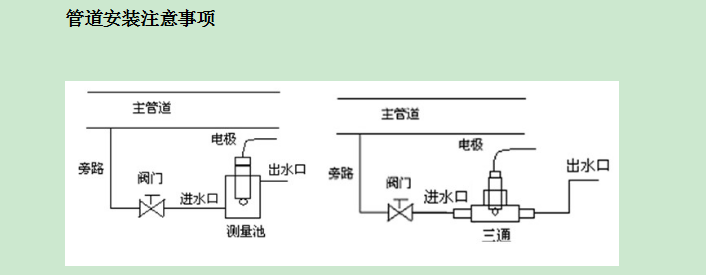

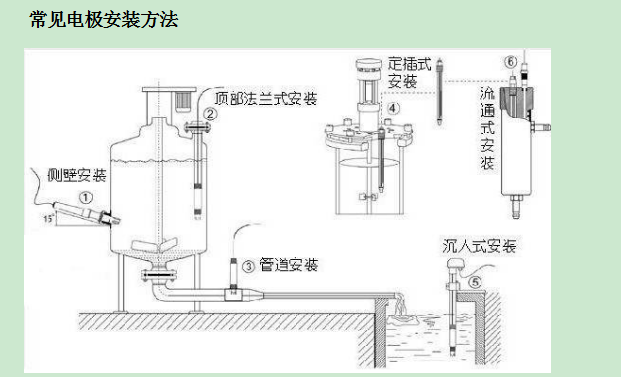

注：（1）電極應安裝在主管路的旁路中，前端應安裝閥門，控制流速，流量應盡量小，一般只要出水口有穩定的水溶液滴出即可。電極應垂直安裝并且深入到活動水體中，出水口應比進水口高以保證電極完全浸在溶液中。

（2）電極安裝前應進行標定。

    （3）測量信號屬微弱電信號，其采集電纜應獨立走線，禁止和動力線、控制線連接在同一組電纜接頭或端子板中，以免干擾或擊穿測量單元。
